Мауэрлат принимает нагрузку от стропил и передаёт её на стены. В доме из газобетона этот узел нужно продумать ещё до устройства крыши: положение крепежа зависит от шага стропил, а способ опирания — от конструкции верхней части стены.
Чаще всего мауэрлат ставят на железобетонный армопояс. Он распределяет нагрузку по периметру и даёт прочное основание для крепления бруса.
Армопояс под мауэрлат
Для устройства пояса удобно использовать U-образные газобетонные блоки. Из них собирают несъёмную опалубку, внутрь устанавливают арматурный каркас, затем заливают бетон.
Шпильки под мауэрлат лучше поставить до бетонирования. Так проще точно разметить их положение и не попасть в место установки стропильной ноги.
Здесь есть простое правило: сначала схема крыши, потом крепёж.
Если шаг стропил уже известен, шпильки можно распределить между ними. После заливки переставить такой крепёж будет гораздо сложнее.

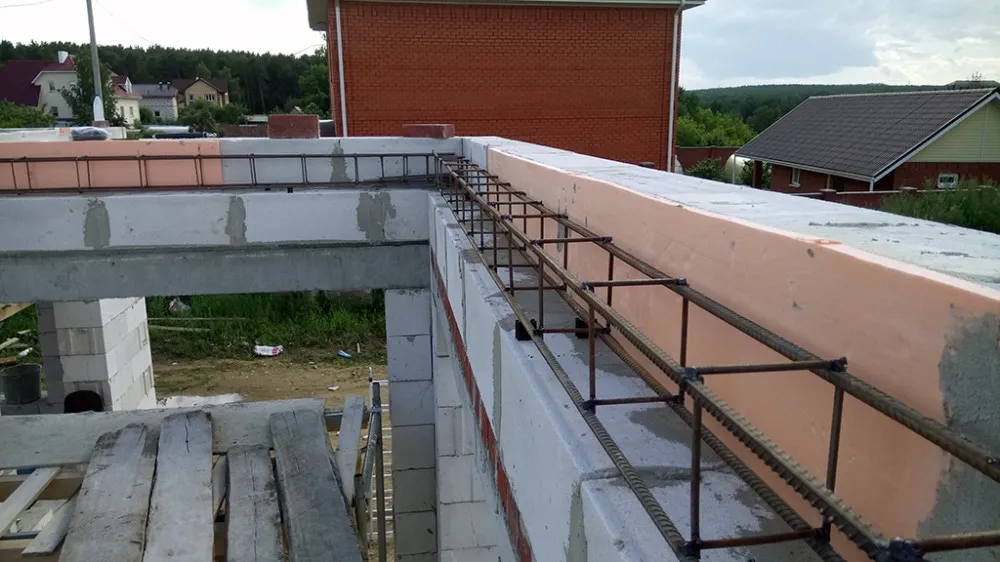

Сам армопояс выполняют непрерывным по тем стенам, которые участвуют в передаче нагрузки от кровли. На этапе бетонирования проверяют высоту пояса и положение шпилек относительно оси стены. Чем точнее сделан этот участок, тем меньше подгонки потребуется при укладке бруса.
Как закрепить мауэрлат
После набора бетоном прочности проверяют верх армопояса. Основание должно быть ровным. Между бетоном и древесиной укладывают гидроизоляцию.
Дальше порядок работ такой:
- переносят положение шпилек на брус;
- сверлят отверстия;
- укладывают мауэрлат на основание;
- ставят широкие шайбы и гайки;
- затягивают крепёж по всей длине;
- проверяют положение бруса.
Гайки затягивают постепенно. Если одна точка ушла ниже, не стоит пытаться выровнять весь брус чрезмерной затяжкой — сначала нужно понять причину перепада.
Проект может предусматривать и другой вариант: крепление анкерами к уже готовому армопоясу. Тогда диаметр крепежа, глубину установки и расстояние между точками фиксации выбирают по расчёту.
Отверстия в брусе делают с небольшим запасом по диаметру, чтобы мауэрлат можно было спокойно посадить на шпильки без ударной подгонки. После установки проверяют, чтобы дерево опиралось на основание по всей длине, без заметных зависаний между точками крепления.
Как расположить мауэрлат и шпильки
Мауэрлат должен идти по тем стенам, на которые опирается стропильная система. В углах и местах стыков брус соединяют по проектной схеме.
Особое внимание — разметке.
Если шпилька окажется точно под стропильной ногой, на монтаже придётся либо переносить крепёж, либо менять узел опирания. Обе ситуации проще исключить заранее. Поэтому перед бетонированием армопояса полезно разложить схему крыши прямо по стенам и проверить каждую точку.
Брус используют сухой, без выраженных дефектов. Сечение задаётся проектом. До монтажа древесину обрабатывают защитным составом.
Что проверить перед установкой стропил
Когда мауэрлат уже закреплён, стоит пройти весь периметр ещё раз. Здесь лучше потратить десять минут, чем потом исправлять кровельный узел на высоте.
Проверяют:
- плотность опирания бруса;
- затяжку гаек;
- положение стыков;
- состояние гидроизоляции;
- совпадение разметки со схемой стропил;
- геометрию углов.
Отдельно смотрят на выступающие части шпилек. Они не должны мешать стропильным ногам и другим элементам кровли. Если длина резьбовой части избыточна, её корректируют после окончательной затяжки гаек.
Если всё совпадает, можно переходить к монтажу стропильной системы.
В готовом узле нагрузка от крыши идёт последовательно: от стропил на мауэрлат, затем на армопояс и дальше на газобетонные стены. Такая схема распределяет усилие по всей верхней части коробки и позволяет собрать кровлю без точечного давления на отдельные блоки.
